Voûtes, arcs et baies

Salutations !

Aujourd'hui, nous retournons dans des considérations archéologiques et architecturales. Si les mots "plein cintre", "ogives" et "outrepassé" vous intriguent, vous êtes au bon endroit !

Peinture murale à l'intérieur de la basilique Saint-Sernin, avec porte à arc en plein cintre. Léna.




Arcs outrepassés dans la Grande Mosquée de Kairouan. Keith Roper

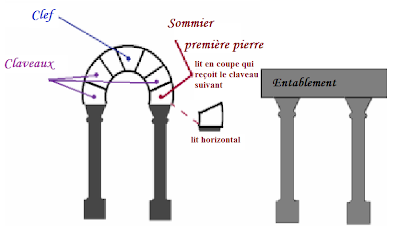

Intrados : c'est la surface intérieure concave de l'arc voûté
Extrados : surface extérieure convexe.

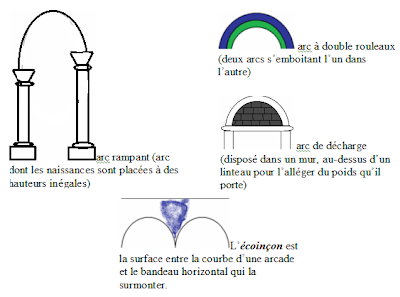

Un arc et un ou deux supports forment une arcade.

Cathédrale de Chartres - Transept Nord - Rose avec la Vierge Marie tenant l'Enfant Jésus en son centre et vitraux aux armes de France et de Castille. Mossot


Fenêtres à remplages flamboyants (cloître de la cathédrale de Constance). Benutzer:Fb78


Voûte en plein cintre : voûte en forme d’arc en plein cintre.
Voûte en berceau brisé : voûte en forme d’arc brisé.
Voûte en demi-berceau : voûte en forme de moitié d’arc brisé.
Voûte en berceaux transversaux : berceaux successifs formant une voûte interrompue
Travée : espace compris entre quatre supports et délimités par les deux doubleaux qu’ils portent.
Arc doubleau : en saillie sous une voûte, soulignant une travée.
Voûtain : compartiment de voûte.

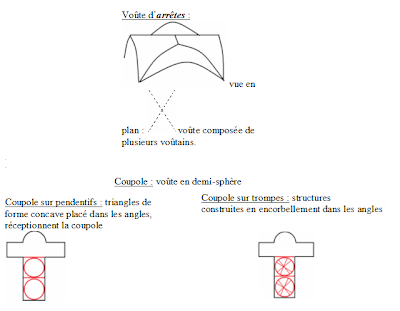

Voûte en cul-de-four : voûte en quart de sphère.
Arc diaphragme : mur intérieur monté d’un arc transversal, souvent pour séparer deux parties de l’édifice.
Voûte d'arêtes dans la Grande Mosquée de Kairouan. Issam Barhoumi




Voûte ogivale de l'église Saint-Séverin à Paris. Roman Bonnefoy
Une lierne est une nervure d’une voûte sur croisée d'ogives, partant de sa clé de voûte et subdivisant ses voûtains en deux segments symétriques. Les liernes peuvent s'arrêter avant de toucher aux arcs formerets et arcs-doubleaux ; dans ce cas, des tiercerons établissent la liaison, créant ainsi un troisième segment sur la partie inférieure du voûtain.

Voûte sexpartite à liernes et tiercerons. Le Mesnil-Aubry (95), église de la Nativité de la Vierge.  P. Poschadel


Source : Cours de méthodologie, L1, Toulouse le Mirail.

J'espère que ce petit topo vous aidera et que vous avez trouvé le tout intéressant ! Sur ce, bonnes lectures et à bientôt,

Nariel Limbaear
